大家好，关于[施工图纸]，[25张图教你看懂施工图纸，不会]的问题解答如下，希望对您有所帮助。如果你还想了解更多这方面的信息，请关注本站其他相关内容，共同学习吧！

施工图纸

1施工图纸学习

　　学习施工图纸，需要了解以下内容：

　　建筑施工图是由基本图纸和详图两部分组成的，其中，基本图中包含着总平面图、剖面图和分平面图等。

　　基本图

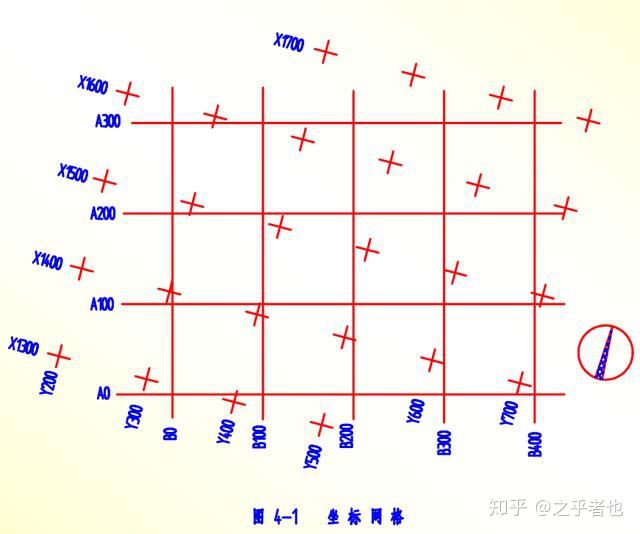

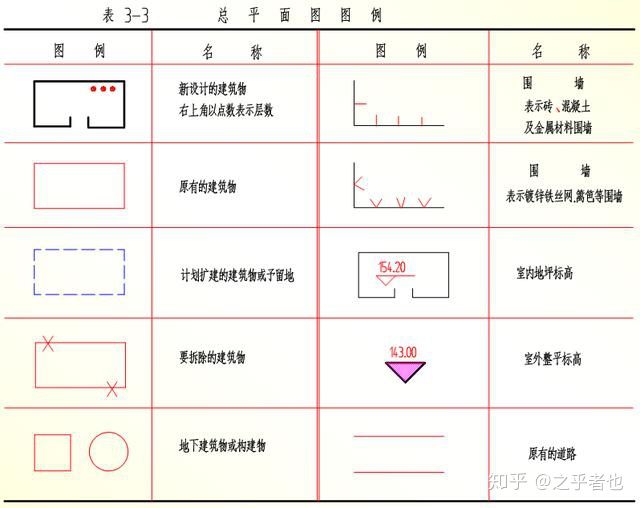

　　1.总平面图。总平面图显示了一个工程的总体布局，它的标识内容包括了需要建筑的房屋的位置，地形地貌，附近建筑情况等总体情况。通过总体平面图我们可以了解到建筑的平面位置、房屋朝向、线路和管道的布局情况。

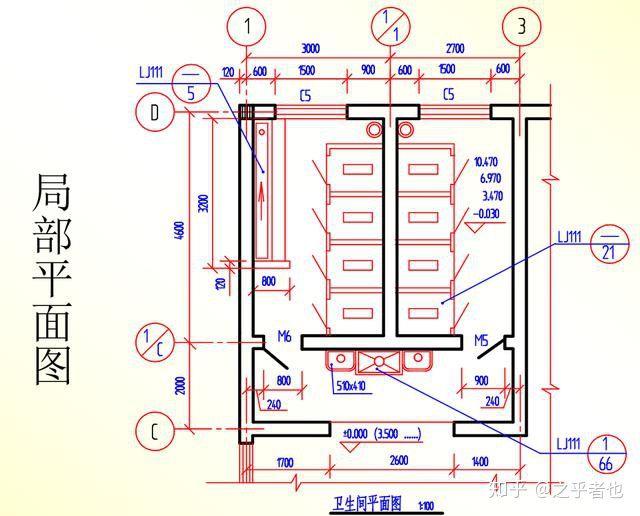

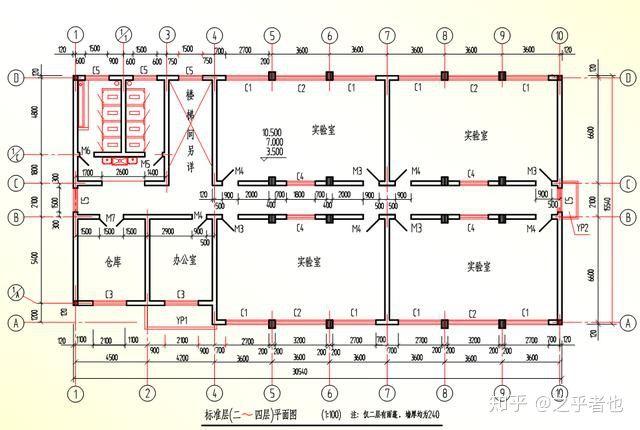

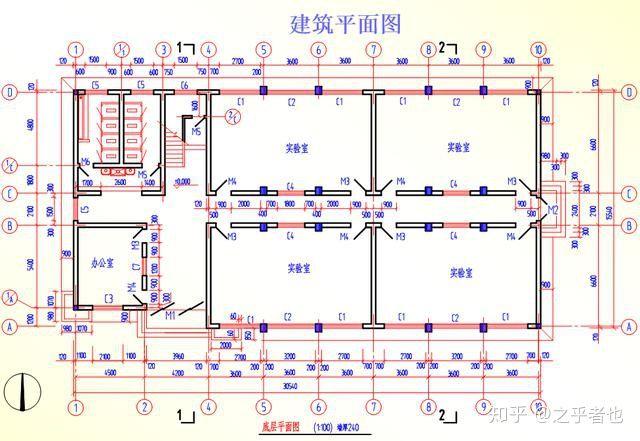

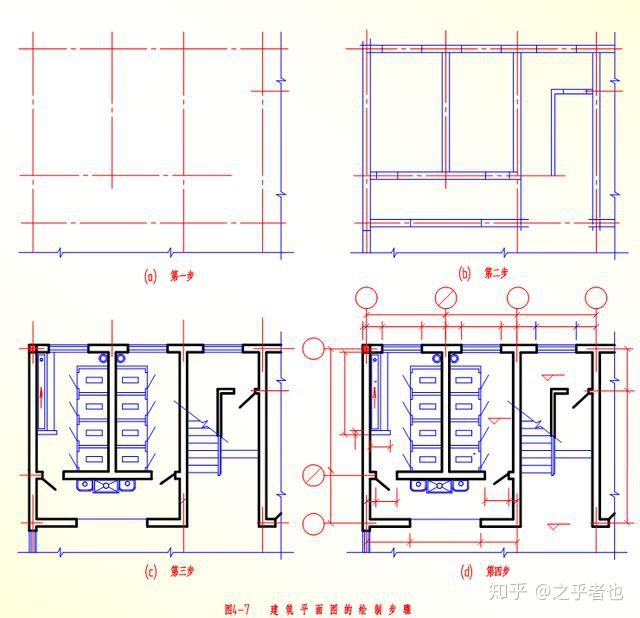

　　2.平面图。在工程进行过程中，平面图可以作为施工、放线的重要参考依据。它不仅显示了建筑的形状、朝向周边布局，也能显示出建筑的尺寸、大小、结构形式、地面标高等等内容。平面图可以配上一定的必要性的文字说明。

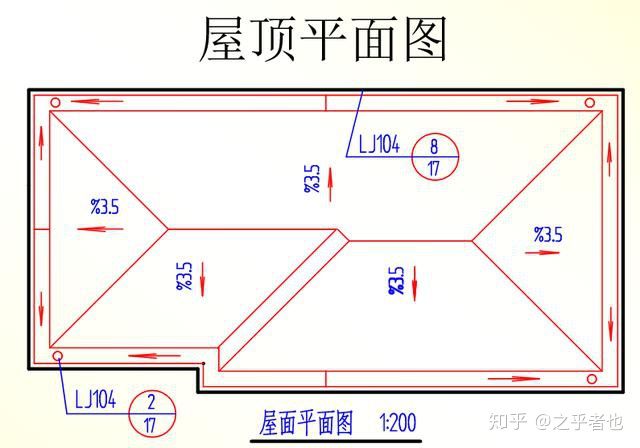

　　3.屋顶平面图。顾名思义，它是描绘了屋顶状况的平面图，标注了烟囱、雨水管等的位置和墙面所用材料。

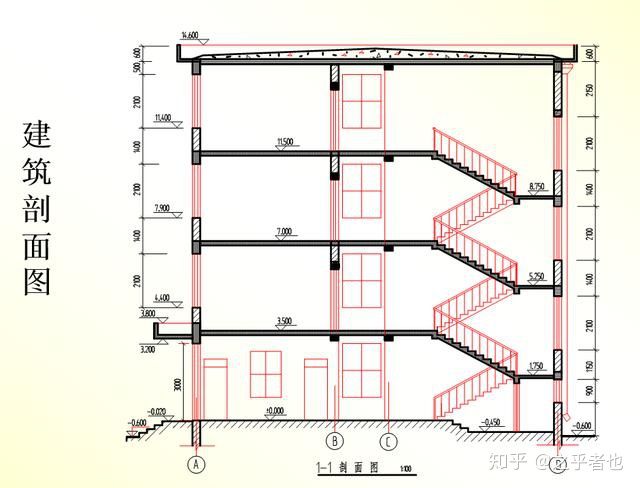

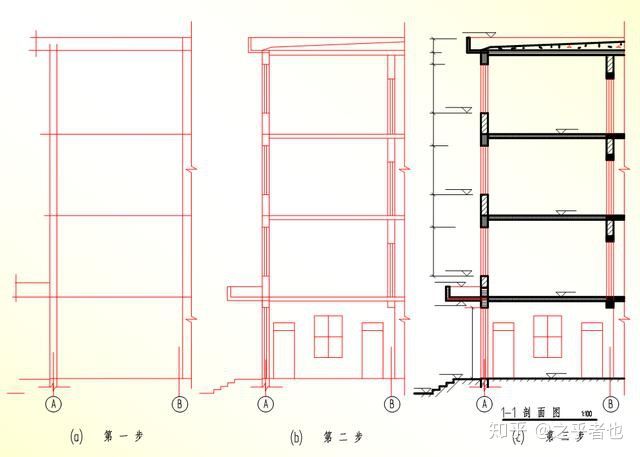

　　4.剖面图。剖面图是对房屋建筑的剖面描写，一般来说通过剖面图我们可以看到房屋结构的剖面形式、内层分布、主要承重构件相互关系等。

　　详图

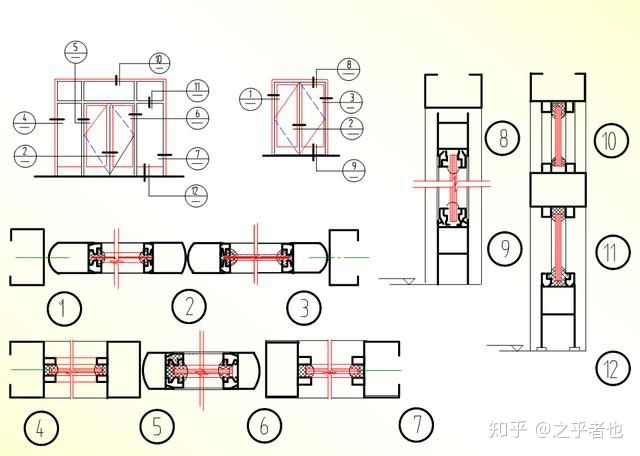

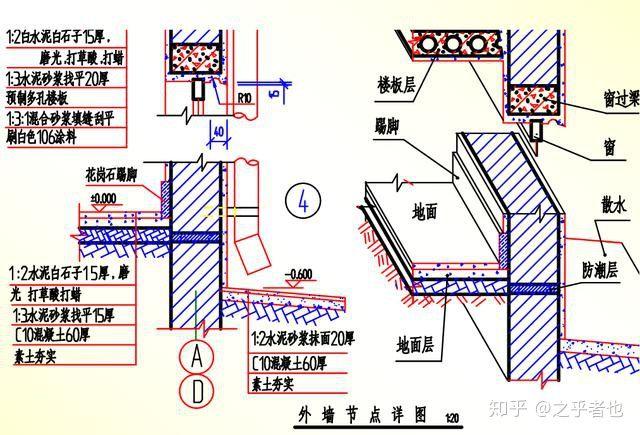

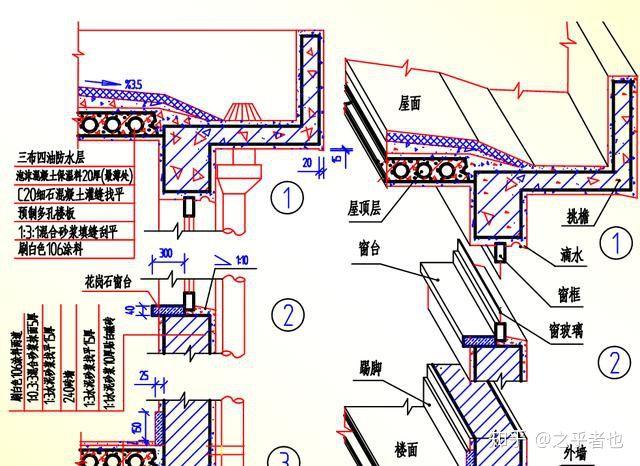

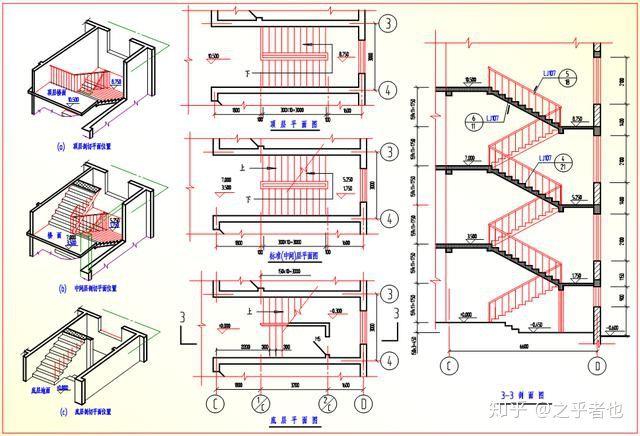

　　详图中所绘制的是结构设计内容和各个工种对结构的要求。主要作为放线、浇灌混凝土、安装梁柱的重要参考。详图中细分可分为配筋图、模板图、预埋件详图及材料用量表等。

　　看懂基本图和详图，也就大致了解建筑周边情况和施工应该怎样进行了。

2施工图纸怎么看

　　一、熟悉工程的功用。首先，拿到图纸后要先了解所建的建筑是用来做什么的，是车间还是宿舍，是办公还是商场?想清楚以后再结合经验联想一些基本尺寸。

　　二、熟悉然后审查工程平面尺寸。工程基本图包括了包含着总平面图、剖面图和分平面图。施工图一般有三道尺寸，分为细部尺寸、轴线间尺寸、总尺寸。一般来说，第二道尺寸是第一道尺寸之和，第三道尺寸是第二道尺寸之和。在某些情况下，还要注意边轴线是否等同于墙中线。

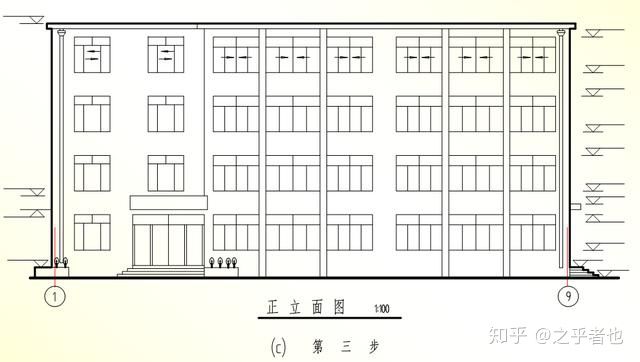

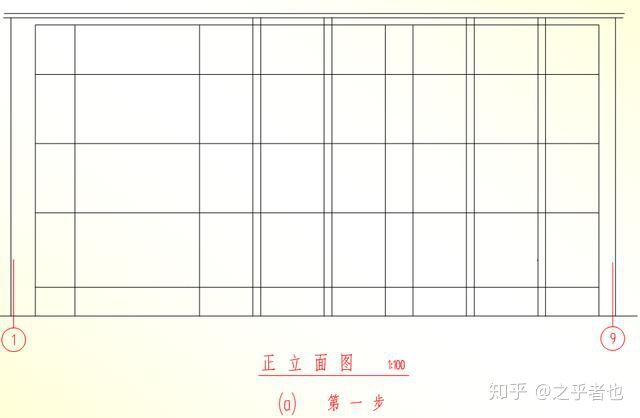

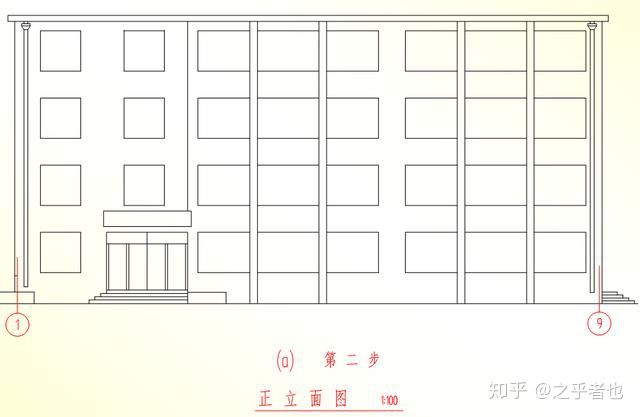

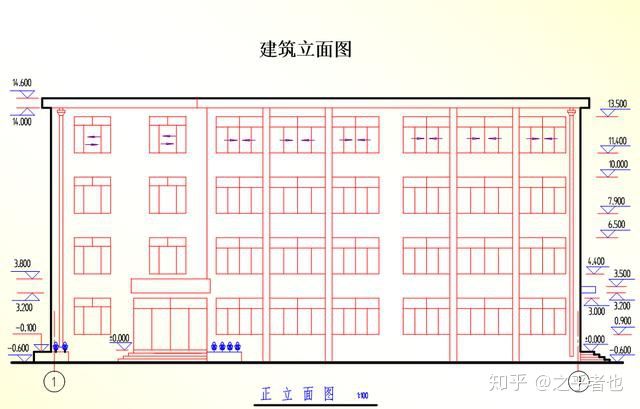

　　三、熟悉然后审查工程立面尺寸。一般立面图纸上标注有尺寸信息。在梁表中也应有梁表面标高。正立面尺寸一般有三道，一道是窗台、门窗的高度等细部尺寸，第二道是层高，第三道是总高度。审查方法与平面尺寸审查方法是相同的。

　　四、检查易出错的地方。一般包括：砖墙下是否有梁、女儿墙的朝向、平面中的梁是否标出配筋情况、设计要求是否与施工验收规范有所不同等。

3施工图纸注意事项

　　施工图纸看图注意事项有以下几点：

　　1.建筑施工图的组成。首先检验基本图和详图记录是否全面，明了建筑的设计构思和意图。再仔细查看平面图和立面图，看数据是否补全。

　　2.图纸目录及门窗表。图纸目录是整个工程总体情况的概括。从中可以看出建筑的主要功能。

　　3.建筑设计总说明。这是对总体规划的一个解说，看施工图纸一定要看建筑设计总说明才能更加深刻的了解到建筑设计的规划和意图。

　　4.技术复核工作。检验施工图纸要留意细节部分，尤其是建筑标高复核，线轴控制和房间尺寸等工作。

4施工图纸图片

作为施工行业的通用“语言”，施工图纸对项目预算、组织设计等方面都有着重要的意义。同时它也是连接设计人员和施工人员之间的重要桥梁，重要性不言而喻。
老刘今天整理了最新编制施工图纸识读手册，共包括了建筑工程、电气工程等六大工程类别，内容覆盖非常全面，采用一图一解的形式，每张图片都配备了精简的文字讲解，是识读工程图的实用材料。
【领取方式请看文末图片！！】

25张图教你看懂施工图纸，不会

当我们计划建造一个精美的建筑，修建一个工程，最先做的就是画施工图，施工图是很重要的关键，直接的决定一个工程的好坏！

然后就是拿到图纸怎么看？

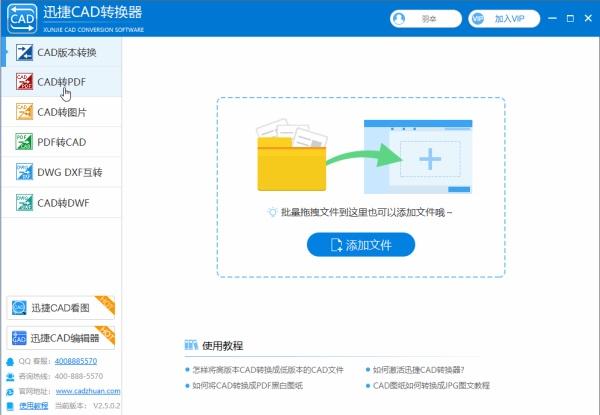

这里还有一个问题！不少施工单位接触到的是dwg格式文档，编辑打开都是存在一定问题，时不时还要经受各类CAD、PDF、JPG格式转换，其实也很简单，迅捷CAD转换器就能够轻松解决文件格式文件，比如CAD难打开，转换为JPG就能够轻松解决。

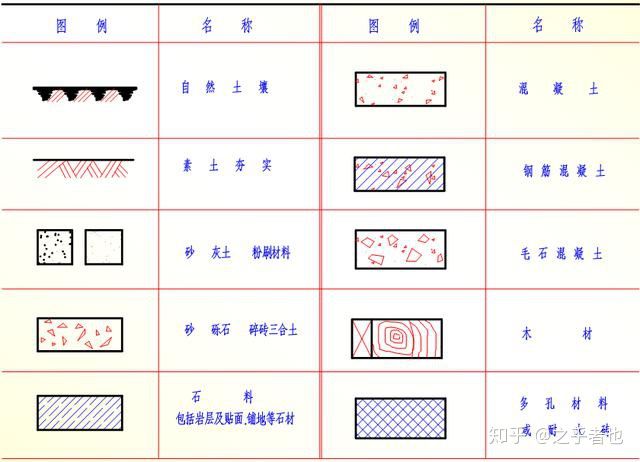

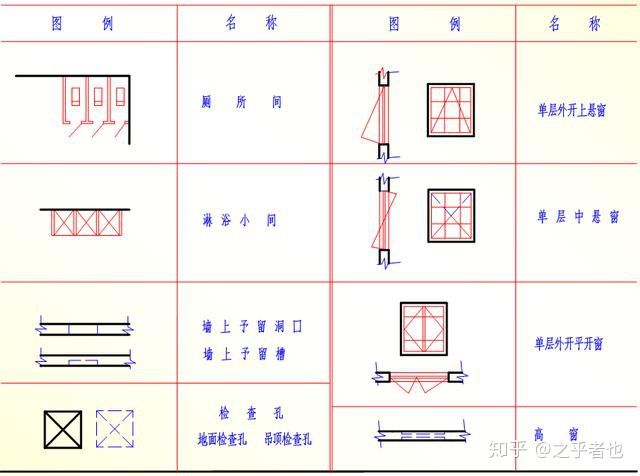

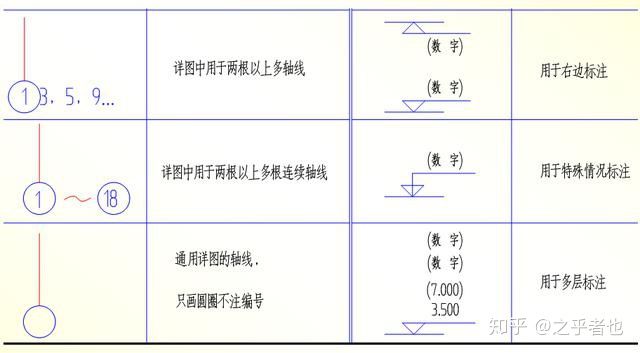

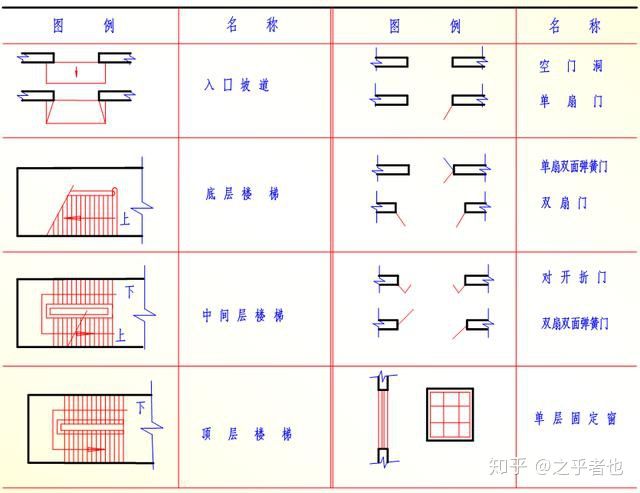

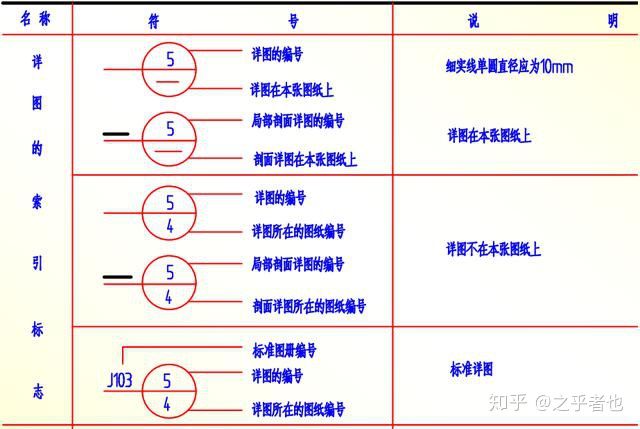

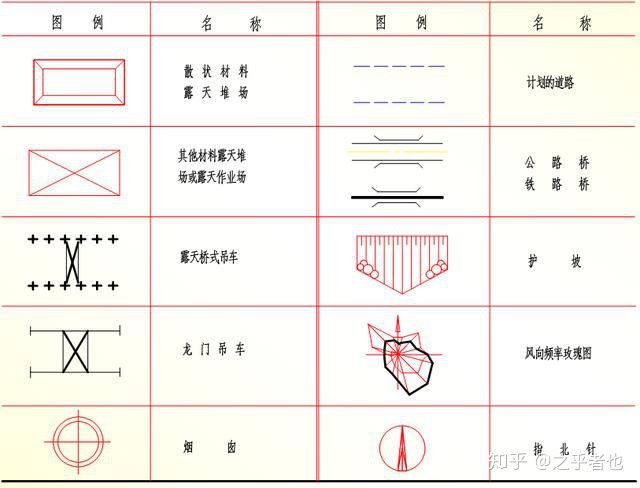

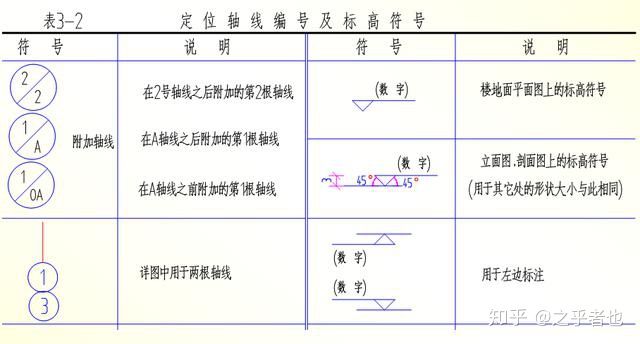

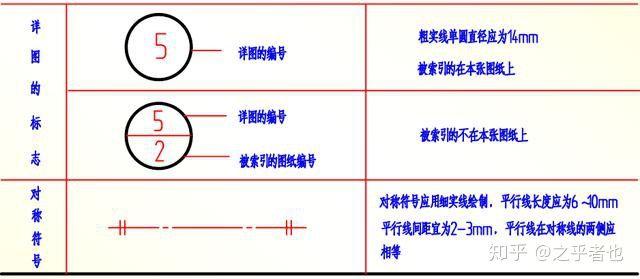

熟悉了解施工图的符号，是看懂施工图的一部分！有哪些呢？整理施工图中的符号表示，如下28张图，看完马上就能够有收获！

主要从建筑施工图的各个方面的图例进行解析，包括详细的看图步骤，看图技巧都在这里！希望能够给你带去帮助！

通过以上几个步骤的学习，对拟建工程就可以形成一个整体概念，对建筑物的特点、形状、尺寸、布置和要求已十分清楚。有了这个整体概念，在施工中就胸有成竹，可减少或避免错误。
